Systèmes de suivi solaire à axe unique (Systèmes de suivi solaire)
Caractéristiques du produit

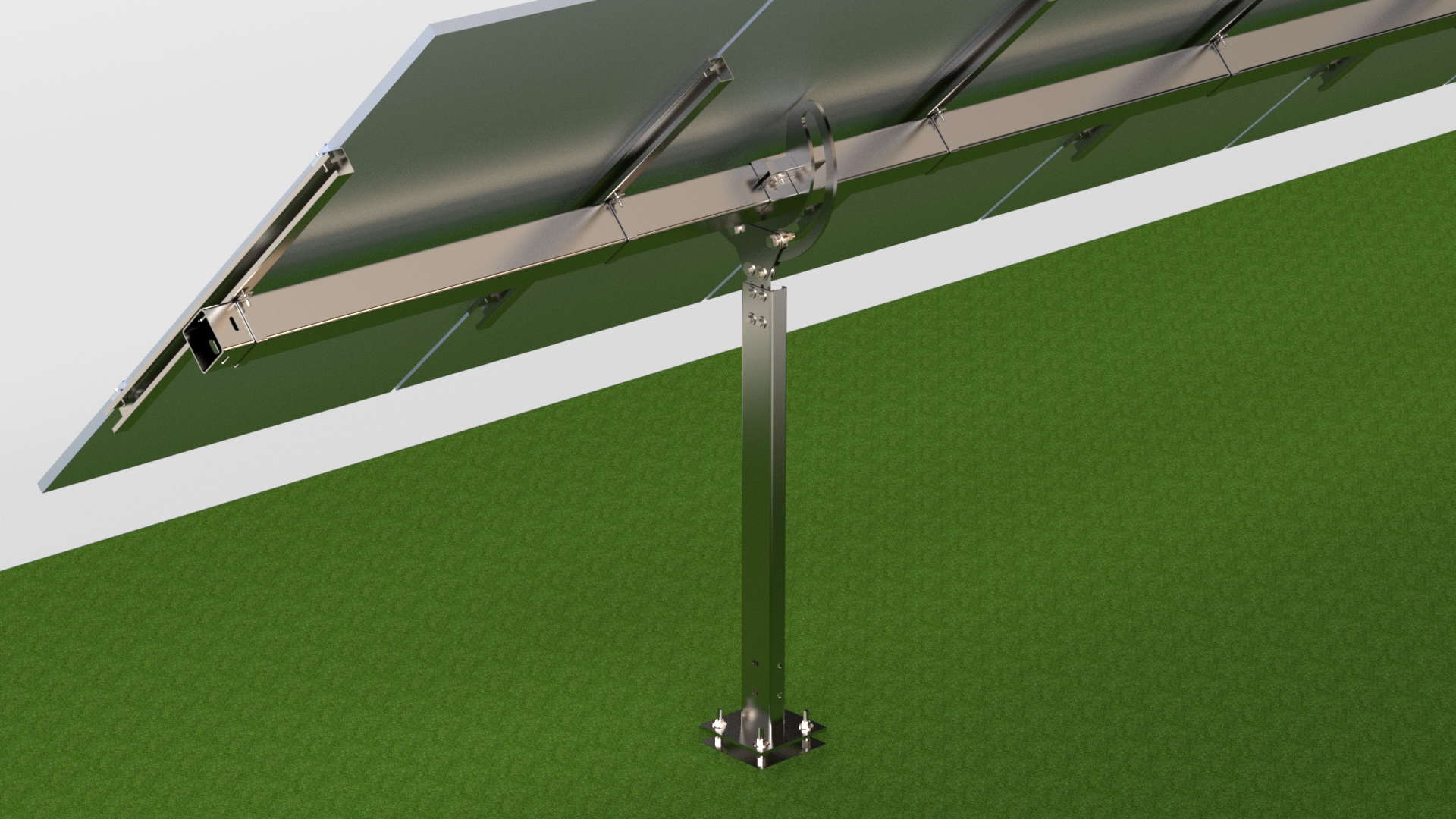

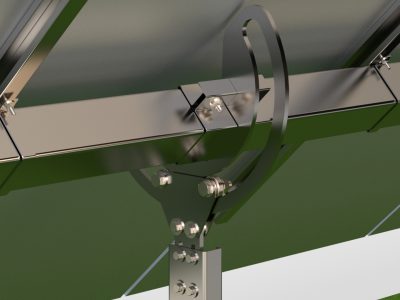

Le « Single Axis Tracker System », que nous avons développé pour capturer le changement d’angle des rayons du soleil, peut être ajusté à +/- 60 ° d’angle.
Détails de la conception
– Fonction de suivi sans capteur avec algorithme astronomique.
– Marge d’erreur maximale de 3°.
– Il peut fonctionner sans problème jusqu’à une vitesse de vent de 130 km/s.
– Fonction d’autoprotection automatique à une vitesse de vent supérieure à 130 km/s.
– Fonction de retour en arrière (fuite des ombres)
Logiciel du système
Le logiciel de notre système est basé sur C ++ et calcule la position du soleil à l’aide des informations de position saisies au début et des données temporelles reçues par Internet. Il ajuste l’angle du système en déterminant la longueur du moteur à l’aide de calculs trigonométriques.
Notre système fonctionne comme un seul maître et plusieurs esclaves, dans la mesure où les conditions du terrain le permettent. De cette manière, l’ensemble du champ peut être contrôlé à partir d’une seule carte. En connectant cette carte à un ordinateur, il est possible d’obtenir des informations sur l’angle et l’état des alarmes du champ et de passer en mode manuel si nécessaire.

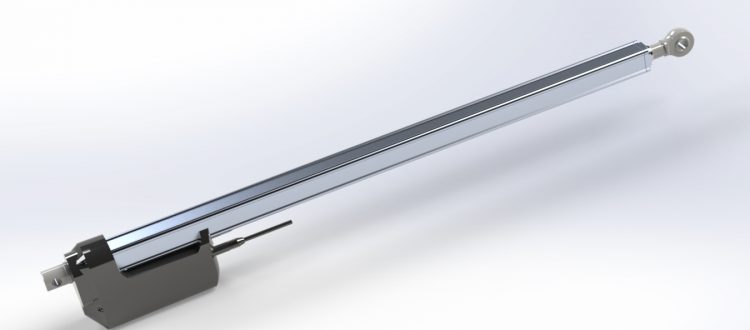

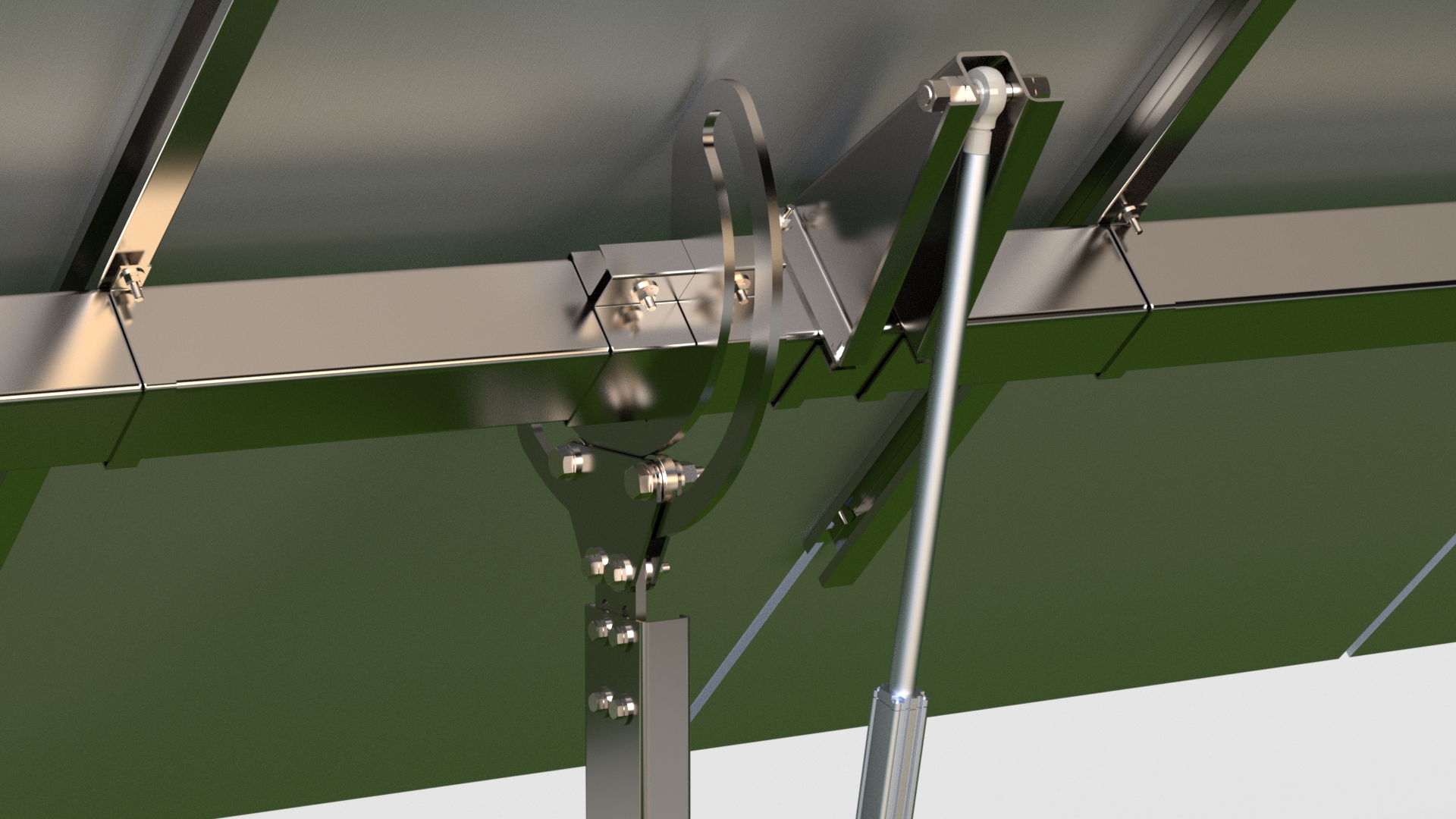

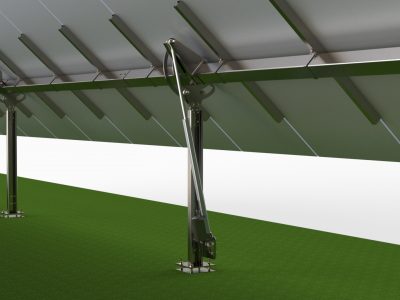

Moteur actionneur linéaire
Les moteurs actionneurs linéaires de notre système ont une tension nominale de 24 V CC et ont une force de poussée et de traction de 1000 N/m. Compte tenu des charges radiales du système, la puissance du moteur est plus que suffisante.
Notre moteur est contrôlé à partir des panneaux de contrôle des suiveurs situés sur chaque stand. Les panneaux de contrôle des suiveurs sont alimentés par une tension secteur de 220 V. Le courant tiré du réseau est au maximum de 10 %. Le courant tiré du réseau est de 3A maximum lorsque le stand est en mouvement.
Capteur de vent
Grâce au capteur de vent de notre système, le système passe automatiquement en mode de rangement (mode horizontal) lorsque la vitesse du vent dépasse 130 km/h, ce qui minimise le risque de dommages structurels.
| Informations techniques | ||
|---|---|---|
| Matériau | Acier inoxydable Galvanisé à chaud Pré-galvanisé |
|
| Caractéristique | De suivi sans capteur avec algorithme astronomique | |
| Angle | +/- 60° | |
| Durabilité | Durabilité optimale jusqu’à une vitesse de vent de 130 km/s. Fonction d’autoprotection automatique à une vitesse de vent supérieure à 130 km/s. | |
| Fonction | De retour en arrière pour échapper à l’ombre | |
